實踐證明，回轉窯窯頭測溫并不需要很復雜，所謂的無線窯頭測溫或復雜的機械結構都只不過是測溫方案的噱頭和增加成本而已。

鑒于回轉窯內部呈微正壓并有觀察口(或帶玻璃窗口或不帶玻璃窗口)，紅外測溫儀只是鏡頭及前部承受窯頭的輻射熱，用光纖紅外測溫儀就可以解決這個問題，而無需復雜的機械結構；因?yàn)楣饫w探頭和光纖電纜可以承受>200攝氏度的溫度。

而無線測溫更是不必要的；因?yàn)殡娎|線敷設到中控室的距離并不是很長；即使是有些回轉窯需要大修時打開窯門，只要增加一個隨窯門而動的橋架即可解決。1~2米橋架或工字鋼的費用遠遠低于無線系統，而且無線系統還要申請頻率波段、調試增加復雜性，所以無線窯頭測溫僅是噱頭而已。

本系統是寶鋼工程公司與上海皇龍自動化工程公司共同設計和實施的一套完整回轉窯窯頭測溫系統，采用了如下簡單組合：

1、德國DIAS雙色紅外測溫儀DSRF11N，測溫范圍700~1800°C

2、原裝安裝支架和空氣吹掃器

3、高溫吹掃氣管，2頭配備了轉換接頭

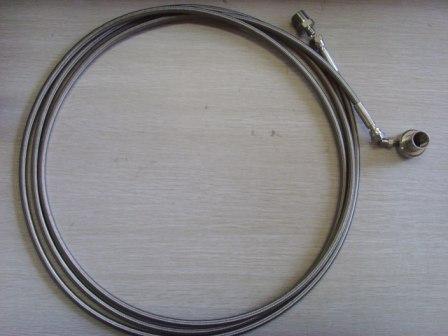

                               高溫吹掃空氣管和原裝空氣吹掃器

4、測溫儀電子盒保護箱、電子盒內實時顯示溫度和參數調整


5、吹掃空氣量控制箱、橋架

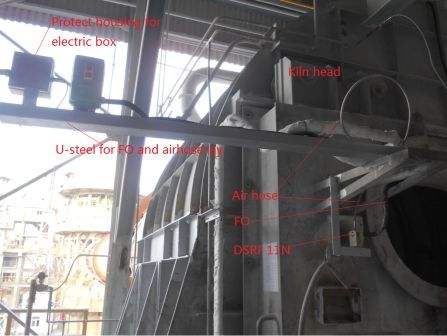

                   電子盒保護箱、吹掃氣量控制箱、導線和氣管敷設用橋架

6、PLC顯示溫度趨勢和溫度值

                   回轉窯及其DLDK11窯頭測溫系統

 PLC控制氣量和顯示實時溫度

                   PLC控制氣量和顯示實時溫度和溫度趨勢
