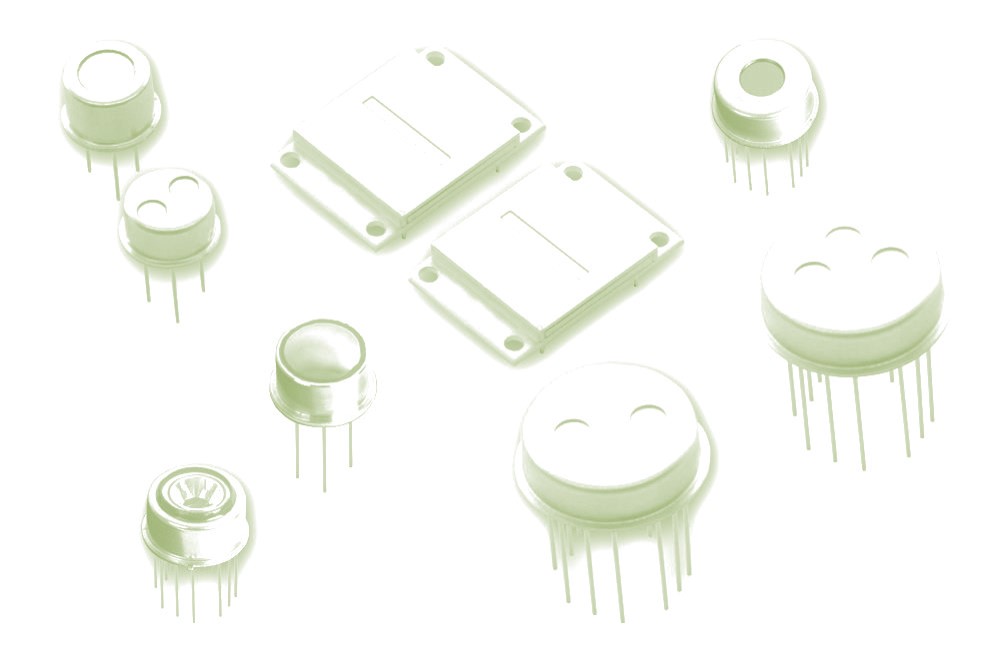

PYROSENS紅外探測器是如何命名的呢？紅外探測器里面的數值和字母代表什么意思呢？
規格：PYROSENS
單位：
瀏覽次數：1638
性能標簽：
PYROSENS紅外探測器是如何命名的呢？紅外探測器里面的數值和字母代表什么意思呢？探測器 , 紅外探測器 , 單元紅外探測器, 雙元紅外探測器, 三元紅外探測器 ,多元紅外探測器, 命名法, Nomenclature
產品詳細描述
德國DIAS紅外探測器的命名法則：
| 德國DIAS紅外公司PYROSENS探測器命名法 | ||||
| 紅外探測器數量 | 焦熱電芯片類型 | 電極形狀 | 尺寸 | 內件的其它信息 |
| 無 | LT | D | 0.5 | PC |
| 2 | LTA | Q | 1 | lx |
| 3 | LTI | G | 1.2 | lxPC |
| 4 | LTS | 2 | Cx | |
| LTSI | 3 | l10 | ||
| LTMI | l100 | |||
| l10PC | ||||
| l100PC | ||||
| 無：單元探測器 | 參見下表說明 | 參見下表 | 參見下表 | 參見下表 |
| 2：雙元探測器 | ||||
| 3：三元探測器 | ||||
| 4：四元探測器 | ||||
上面列出了所有型號中可能出現的英文和數字，分別代表什么意思呢？
| 代碼 | 含義 |
| LT | 鉭酸鋰探測器, 不帶吸收層，標準厚度，約25µm |
| LTA | LT型號，帶簡易吸收層 |
| LTI | 鉭酸鋰探測器 , 離子蝕刻, 厚度約5µm |
| LTS | LT型號，帶高端銀黑吸收層，吸收率約98% |
| LTSI | LTI型號，帶高端銀黑吸收層，吸收率約98% |
| LTMI | LTI型號，帶金屬NiCr吸收層，吸收率約85% |
| D | 圓形敏感區域, 后續數字代表直徑, LT芯片尺寸大于電極 |
| Q | 圓形敏感區域, 后續數字代表一側直徑, LT芯片尺寸大于電極 |
| G | 圓形敏感區域, 后續數字代表一側直徑, LT芯片和電極尺寸相同 |
| w/o | 電壓模式，偏差電阻100G歐姆 |
| PC | 熱平衡補償，可以同電壓或電流模式組合(也就是說l100PC為電流模式探測器，帶100G歐反饋電阻和熱補償) |
| lx | 電流模式，帶反饋電阻(標準電阻為10G歐或100G歐) |
| lxPC | 電流模式，帶反饋電阻和熱補償 |
| Cx | 電流模式，帶單電壓供電和反饋電阻(10G歐或100G歐) |
| l10 | 電流模式, 反饋電阻10G歐 |
| l100 | 電流模式, 反饋電阻100G歐 |
| l10PC | 電流模式，反饋電阻10G歐，帶熱平衡補償 |
| l100PC | 電流模式，反饋電阻100G歐，帶熱平衡補償 |
詳細型號，請參見：
單元紅外探測器 , 多元紅外探測器
