透過火焰測溫的紅外原理及德國DIAS紅外測溫儀

 01    透過火焰或煙氣測溫或熱成像

我們?cè)凇?/span>從濃烈的煙氣、繚繞的火焰中獲得物體溫度和熱圖像案例》、《德國DIAS透過火焰測溫成像》、《火焰繚繞時，如何測量火焰后面的物體溫度和熱成像呢？》中我們了解到，紅外測溫儀或紅外熱像儀，在采用波長3.9μm時，紅外測溫儀是可以穿透火焰、測量火焰后面的物體的溫度的，同樣，紅外熱像儀是可以穿透火焰、對火焰后面的物體進行熱成像的。

這里再來談?wù)?span style="margin: 0px; padding: 0px; outline: 0px; max-width: 100%; letter-spacing: 0.544px; visibility: visible; box-sizing: border-box !important; overflow-wrap: break-word !important;">《火焰繚繞時，如何測量火焰后面的物體溫度和熱成像呢？》談得比較少的紅外原理。

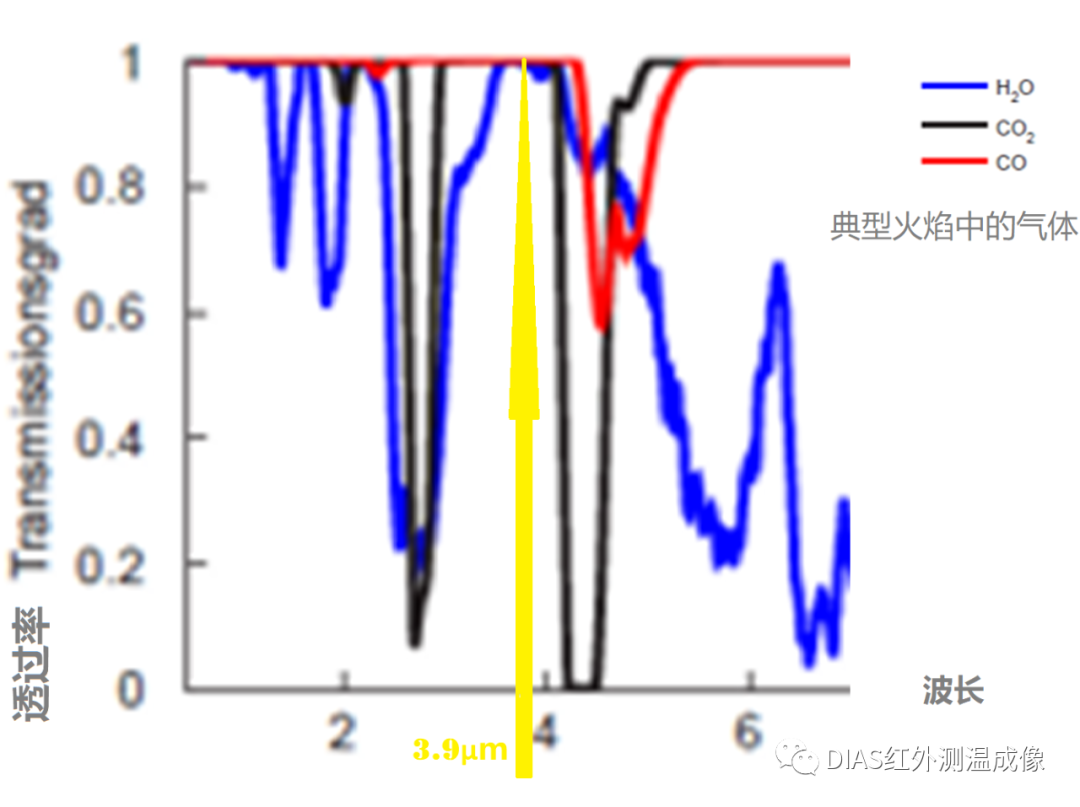

1. 首先來看看典型氣體中的成分及紅外透過程度：

從上圖可見，紅外波長在3.9μm(黃色)時，紅外的透過率程度幾乎是100%，不受火焰中H2O、CO2、CO的影響，換言之，如果紅外波長為3.9μm，紅外能量就不受火焰的影響。

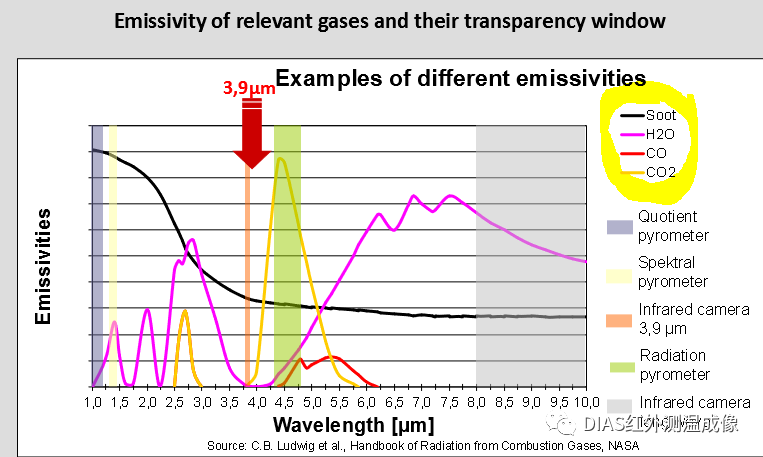

2. 再看看燃燒氣體的中的相關成分的發射率：

這張圖表明，在3.9μm(向下的紅色箭頭指示的地方、那條橘紅色的所在點)，火焰中的H2O、CO2、CO的發射率很低，幾乎接近為零；這意味著3.9μm紅外能量的透過率非常高 。所以測溫成像不受火焰影響。

02 透過火焰測溫的紅外測溫儀測試

請參見：

透過火焰測溫的紅外原理及紅外測溫儀 (qq.com)(視頻)

測試結果比較：

• DA10F或DY10F(3.9µm)，不受火焰影響

• 和雙色紅外測溫儀(DSR10N,0.7~1.1µm)對比，火焰影響較小；但會引起信號產生峰值

• 和中波紅外測溫儀DPE10MF(3~5µm)對比，火焰影響測量為中等程度

• 和長波紅外測溫儀(DY10L,8~14µm)對比 ，火焰影響很大, 測溫極其不穩定



  03 德國DIAS紅外公司透過火焰測溫的紅外測溫儀型號
